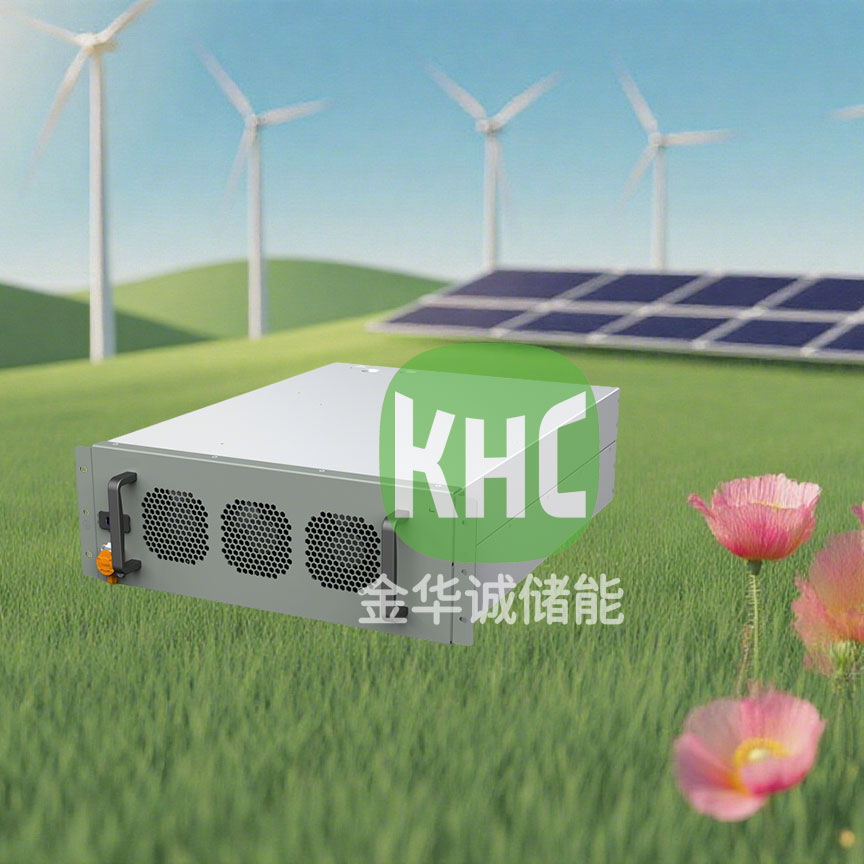

深圳金华诚储能KHC900280G是专为满足储能设备、直流微网、退役电池梯次利用的应用而设计的一款非隔离双向DC/DC变换模块。该模块可用于连接电池和直流母线,采用第三代半导体SiC器件,实现高效率、高功率密度、高扩展能力、电磁辐射和干扰极小、高可靠性等优异性能,是具有国际领先水平的电能变换模块。
产品特点
高效节能
- 超高效率：批量应用SiC功率器件，能量转换最高效率达到99.5%
- 高功率密度：高达68.2W/in3，节省安装空间
安全可靠
- 隔离风道与灌胶：隔离风道设计可提高散热效率，灌胶工艺使得模块防盐雾、防潮湿、防霉变等防护能力显著提高
- EPO紧急停机：具备紧急停机接口，具备紧急停机功能
智能便捷
- 全数字化控制：双DSP设计，高可靠性控制
- 多模块并联：支持高压侧16个模块并机，扩容灵活，可适配不同型号退役电池同时使用
广泛适配
- 电池侧电压范围宽：300Vdc~870Vdc，适配各种动力电池及储能电池
- 宽温度范围：-40℃～+75℃，适应各种场景应用
应用场景
- 储能系统：储能系统在能源领域发挥着至关重要的作用，能够有效解决能源供需在时间和空间上的不匹配问题。在电力系统中，它可以在用电低谷时储存电能，高峰时释放，实现削峰填谷，提高电网稳定性和运行效率；对于可再生能源发电，如风电、光伏等，储能系统可以存储间歇性产生的电能，确保电力持续稳定供应。此外，在工商业领域，储能系统可作为备用电源，保障关键设备在突发停电时的正常运行，降低停电损失，提升能源利用的可靠性和经济性。
- 多簇并联储充系统：多簇并联储充系统凭借其灵活的配置和高效的充放电管理能力，广泛应用于电动汽车充电站、工业储能等场景。在电动汽车充电站，该系统可根据多辆电动汽车同时充电的需求，实现电池簇的并联运行，快速、稳定地为车辆补充电能，提高充电效率，减少用户等待时间；在工业储能方面，多簇并联储充系统能够根据企业的用电负荷变化，智能调整充放电策略，优化能源配置，降低用电成本，同时为企业的能源管理提供可靠支持。
- 直流母线微网系统：直流母线微网系统作为一种新型的能源分配和利用方式，适用于对能源质量和可靠性要求较高的场所，如数据中心、医院、科研机构等。该系统通过直流母线将分布式电源、储能装置和负载直接连接，减少了交直流转换环节，降低了能源损耗，提高了能源利用效率。同时，直流微网系统能够更好地整合可再生能源，如太阳能、风能等，实现能源的自产自销，增强能源供应的独立性和稳定性，为构建绿色、智能的能源体系提供了创新解决方案。
- 各类生产测试设备
各类生产测试设备是现代工业生产中不可或缺的关键要素，它们贯穿于产品制造的全流程，确保产品质量、性能及可靠性达到高标准。
在电子产品制造领域，测试设备如自动光学检测仪（AOI）能快速精准地识别电路板上的焊接缺陷、元件缺失等问题；集成电路测试系统则对芯片的电气性能进行全面检测，保障芯片功能正常。
汽车生产中，整车下线检测线配备多种测试设备，对车辆的制动性能、尾气排放、灯光系统等进行严格测试；发动机测试台架可模拟各种工况，检测发动机的动力输出、燃油经济性等关键指标。
这些生产测试设备不仅提高了生产效率，降低人工检测的误差和成本，还通过精确的数据反馈，助力企业优化生产工艺，提升产品一致性，增强市场竞争力，是推动制造业向智能化、高质量方向发展的重要支撑。
参数规格
基本参数
- 型号：KHC900280G
- 额定功率：150kW
- 母线侧电压：650Vdc~900Vdc
- 电池侧电压：300Vdc~870Vdc（535Vdc~870Vdc满功率输出）
- 转换效率：峰值效率>99.5%
- 模块尺寸：154mm（高）×385mm（宽）×600mm（深）（不含把手及端子凸出部分）
- 是否隔离：非隔离
电池测
- 额定功率：150kW
- 电压范围：300Vdc~870Vdc（535Vdc~870Vdc满功率输出）
- 电流范围：0~280A
- 稳流精度：≤±1%
- 峰值效率：>99.5%
母线侧
- 稳流精度：≤±1%
- 峰值效率：>99.5%
- 稳压精度：<±0.5%
- 均流：不平衡度<±5%
- 电流范围：0~230A
- 电压范围：650Vdc~900Vdc
- 额定功率：150kW
工作环境
- 相对湿度：≤95%RH，无冷凝
- 海拔高度：2000m，2000m以上需要考虑降额使用
- 冷却方式：智能风冷
- 工作温度：-40℃~+75℃，+55℃以上降额使用
其他参数
- 尺寸：154mm（高）×385mm（宽）×600mm（深）（不含把手及端子凸出部分）
- 重量：≤30kg
- 通信方式：CAN总线
- 平均无故障时间（MTBF）：>500,000小时
- 满足规范：TUV CE/UL
