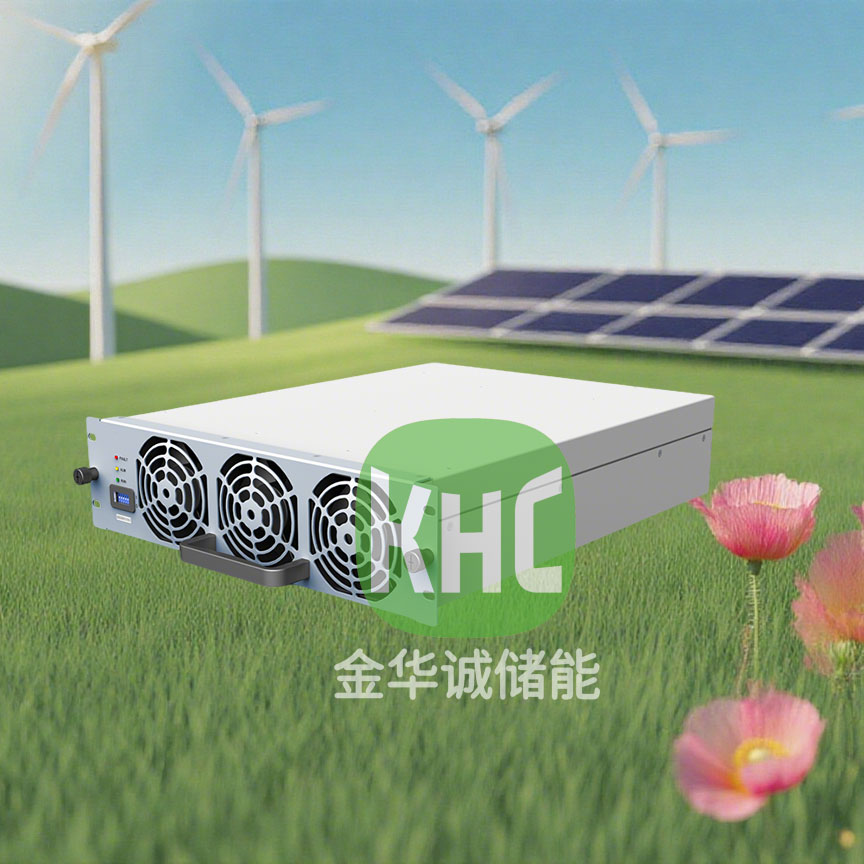

深圳金华诚储能KHC1K075双向ACDC隔离充电模块是专为满足V2G、储能充电、退役电池梯次利用和具有多个能量输入的微电网中的双向变换应用而设计的一款双向交直流变换模块。具有恒功率电压范围宽、高效率、高功率因数、高功率密度、电磁辐射和干扰小、高可靠性等优点，达到国际领先水平。
产品特点
高效节能
- 恒功率电压范围宽：300Vdc~1000Vdc恒功率输出
- 超高效率：全SiC设计，峰值效率>97%
- 高功率密度：36W/in3 / 49W/in3，节省空间
安全可靠
- 三相无中线交流输入：消除中线电流过大的风险，同时降低系统成本
- 能量双向流动：AC/DC和DC/AC双向变换，潮流方向变化平滑过渡
- 高频变压器隔离：保障双向变换模块的高可靠性
智能便捷
- 全数字化控制：双DSP设计，高可靠性控制
- 支持并离网应用：适应各类应用场景
广泛适配
- 宽交流电压范围：260Vac ~ 530Vac，适应各种电网
- 宽直流电压范围：150Vdc~1000Vdc，适配各种动力电池及储能电池
- 电磁兼容性能优异：满足EN61000-6-1和EN61000-6-3电磁兼容CLASS B要求
应用场景
- V2G充电桩：V2G（车辆到电网）充电桩不仅为电动汽车提供充电服务，还支持电动汽车与电网之间的双向能量流动。在电网负荷低谷时，充电桩可作为电网的补充电源，利用电动汽车的电池储能；在负荷高峰时，则可将储存的电能回馈至电网，有效平衡电网供需，提升电网稳定性与能源利用效率，推动智能电网与绿色交通的融合发展。
- 光储超充放系统：光储超充放系统集光伏发电、储能电池、超级充电与V2G技术于一体，实现清洁能源的高效利用与灵活调配。系统利用光伏为电动汽车快速充电，储能电池确保电力稳定供应，同时支持V2G功能，实现电动汽车与电网的互动，为城市充电基础设施提供创新解决方案，加速绿色出行与能源转型。
- 储能系统：储能系统作为能源存储与调节的关键设备，广泛应用于电网调峰、备用电源、可再生能源并网等领域。它能够有效储存多余电能，在需求高峰时释放，平衡电网负荷，提升电力系统的稳定性与可靠性。同时，储能系统促进可再生能源的消纳，减少化石能源依赖，推动能源结构的清洁化与低碳化转型。
- 退役电池梯次利用
退役电池梯次利用是对电动汽车等退役电池进行科学评估与重组，使其在性能要求较低的场景中继续发挥作用的重要环保举措。
这些退役电池虽不再满足原设备的严苛标准，但通过专业检测与分类，可在储能、备用电源、低速交通工具等领域开启“第二人生”。在储能方面，可参与电网调峰调频，平衡电力供需；作为备用电源，能为通信基站、应急照明等提供可靠保障；应用于低速车领域，则可满足短距离出行需求。
退役电池梯次利用不仅充分挖掘了电池的剩余价值，延长其生命周期，提高资源利用效率，还减少了废弃电池对环境的压力，降低了对原生矿产资源的依赖，是实现能源可持续发展与循环经济的关键路径，对推动绿色产业发展和应对气候变化具有深远意义。
参数规格
基本参数
- 型号：KHC1K075
- 交流输入（整流）：260Vac～530Vac；45Hz～65Hz
- 直流输出（整流）：150Vdc～1000Vdc
- 直流输入（逆变）：300Vdc～1000Vdc
- 交流输出（逆变）：260Vac～530Vac；320Vac～530Vac时恒功率输出
- 转换效率：满载效率>96%，峰值效率>97%
- 模块尺寸：84mm（高）×300mm（宽）×395mm（深）（不含把手及端子凸出部分）
- 是否隔离：是
整流模式
- 稳压精度：< ±0.5%
- 效率：满载效率>96%，峰值效率>97%
- 稳流精度：≤±1%（输出负载20%～100%额定范围）
- 输出电压：150Vdc～1000Vdc
- 电流范围：0～73.3A
- 额定功率：22kW
- 电流失真度THD：<5%（50%～100%满载输出功率）
- 功率因数：≥0.99（满载输出）
- 输入电压/频率范围：260Vac～530Vac；45Hz～65Hz
- 输入电流范围：0～43A
- 额定电压：380Vac，3L+PE
逆变模式
- 输出功率因数：可设置，设置范围0.8～1，-0.8～-1
- 效率：满载效率>96%，峰值效率>97%
- 输出交流电压&输出功率：260Vac～530Vac；320Vac～530Vac时恒功率输出
- THD：<5%
- 输出交流频率：50Hz/60Hz
- 额定功率/电流：22kW /33.3A
- 最大电流：73.3A
- 直流输出功率：22kW恒功率输出
- 直流输入电压：300Vdc～1000Vdc
其他参数
- 尺寸：84mm（高）×300mm（宽）×395mm（深）（不含把手及端子凸出部分）
- 重量：≤16kg
- 通信方式：CAN总线
- 平均无故障时间（MTBF）：>500,000小时
- 满足规范：TUV UL/CE
- 整流和逆变模式切换时间（电池测试）：10mS
工作环境
- 相对湿度：≤95%RH，无冷凝
- 海拔高度：2000m，2000m以上需要考虑降额使用
- 冷却方式：强迫风冷
- 工作温度：-40℃～+75℃，55℃以上降额使用
