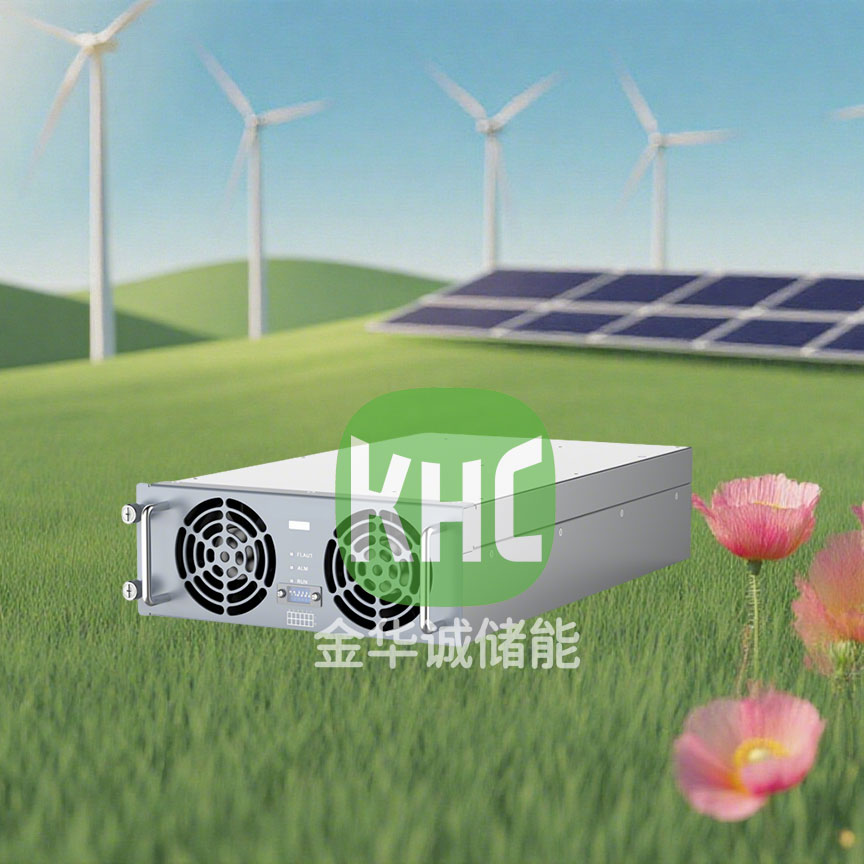

深圳金华诚储能KHC75050/是专为满足V2G、储能充电、退役电池梯次利用和具有多个能量输入的微电网中的双向变换应用而设计的一款双向交直流变换模块。具有恒功率电压范围宽、高效率、高功率因数、高功率密度、电磁辐射和干扰小、高可靠性等优点，达到国际领先水平。
产品特点
高效节能
- 恒功率电压范围宽：300Vdc~750Vdc恒功率输出
- 超高效率：全SiC设计，峰值效率>97%
安全可靠
- 三相无中线交流输入：消除中线电流过大的风险，同时降低系统成本
- 能量双向流动：AC/DC和DC/AC双向变换，潮流方向变化平滑过渡
- 高频变压器隔离：保障双向变换模块的高可靠性
智能便捷
- 全数字化控制：双DSP设计，高可靠性控制
- 支持并离网应用：适应各类应用场景
广泛适配
- 宽交流电压范围：260Vac～485Vac，适应各种电网
- 宽直流电压范围：100Vdc~750Vdc，适配各种动力电池及储能电池
应用场景
- V2G充电桩：V2G充电桩作为连接电动汽车与电网的智能接口，实现了电能的双向流动。它不仅为电动汽车提供快速、便捷的充电服务，还能在电网需求响应、调峰填谷等场景中，将电动汽车电池作为分布式储能单元，向电网反馈电能，有效提升电网稳定性和能源利用效率，促进可再生能源消纳，为构建智能、互动的能源互联网奠定基础。
- 光储超充放系统：光储超充放系统是集光伏发电、储能、超级充电及V2G功能于一体的综合性解决方案。该系统利用光伏板将太阳能转化为电能，通过储能系统存储多余电力，在需要时为电动汽车提供超高速充电服务。同时，借助V2G技术，实现电动汽车与电网的双向互动，优化能源配置，提升清洁能源利用率，为绿色出行和智慧能源管理提供创新模式。
- 储能系统：储能系统在能源体系中扮演着“能量缓冲池”的角色，广泛应用于电网调峰调频、可再生能源并网、备用电源等领域。它能够储存过剩电能，在电力需求高峰或供应不足时释放，平衡电力供需，提高电网运行的安全性和可靠性。此外，储能系统还能促进分布式能源的发展，提升能源自给自足能力，推动能源结构向清洁、低碳方向转型。
- 退役电池梯次利用
退役电池梯次利用是对电动汽车等退役电池进行科学评估与重组，使其在性能要求较低的场景中继续发挥作用的重要环保举措。
这些退役电池虽不再满足原设备的严苛标准，但通过专业检测与分类，可在储能、备用电源、低速交通工具等领域开启“第二人生”。在储能方面，可参与电网调峰调频，平衡电力供需；作为备用电源，能为通信基站、应急照明等提供可靠保障；应用于低速车领域，则可满足短距离出行需求。
退役电池梯次利用不仅充分挖掘了电池的剩余价值，延长其生命周期，提高资源利用效率，还减少了废弃电池对环境的压力，降低了对原生矿产资源的依赖，是实现能源可持续发展与循环经济的关键路径，对推动绿色产业发展和应对气候变化具有深远意义。
参数规格
基本参数
- 型号：KHC75050
- 交流输入（整流）：260Vac~485Vac；45Hz~65Hz
- 直流输出（整流）：100Vdc~750Vdc，0~50A
- 直流输入（逆变）：300Vdc~750Vdc；15kW恒功率输出
- 交流输出（逆变）：260Vac~485Vac；320Vac~485Vac时15kW恒功率输出
- 转换效率：满载效率>96%，峰值效率>97%
- 模块尺寸：85mm（高）×226mm（宽）×395mm（深）（不含把手及端子凸出部分）
- 是否隔离：是
整流模式
- 稳流精度：≤±1%（输出负载20%~100%额定范围）
- 效率：满载效率>96%，峰值效率>97%
- 输出电压/电流范围：100Vdc~750Vdc，0~50A
- 稳压精度：<±0.5%
- 额定功率：15kW
- 电流失真度THD：<5%（50%~100%满载输出功率）
- 功率因数：≥0.99（满载输出）
- 输入电压/频率范围：260Vac~485Vac；45Hz~65Hz
- 额定电压&输入电流范围：380Vac，3L+PE；0~28A
逆变模式
- 输出功率因数：可设置，设置范围0.8~1，-0.8~-1
- 效率：满载效率>96%，峰值效率>97%
- 输出交流频率：50Hz/60Hz
- 额定功率/电流：15kW /20A
- THD：<5%
- 输出交流电压&输出功率：260Vac~485Vac；320Vac~485Vac时15kW恒功率输出
- 最大电流：50A
- 直流输入电压&输出功率：300Vdc~750Vdc；15kW恒功率输出
工作环境
- 相对湿度：≤95%RH，无冷凝
- 海拔高度：2000m，2000m以上需要考虑降额使用
- 冷却方式：强迫风冷
- 工作温度：-40℃~+75℃，+55℃以上降额使用
其他参数
- 尺寸：85mm（高）×226mm（宽）×395mm（深）（不含把手及端子凸出部分）
- 重量：≤12kg
- 通信方式：CAN总线
- 平均无故障时间（MTBF）：>500,000小时
- 满足规范：GB/T18487、NB/T33001、NB/T33008
- 整流和逆变模式切换时间（电池测试）：10mS
