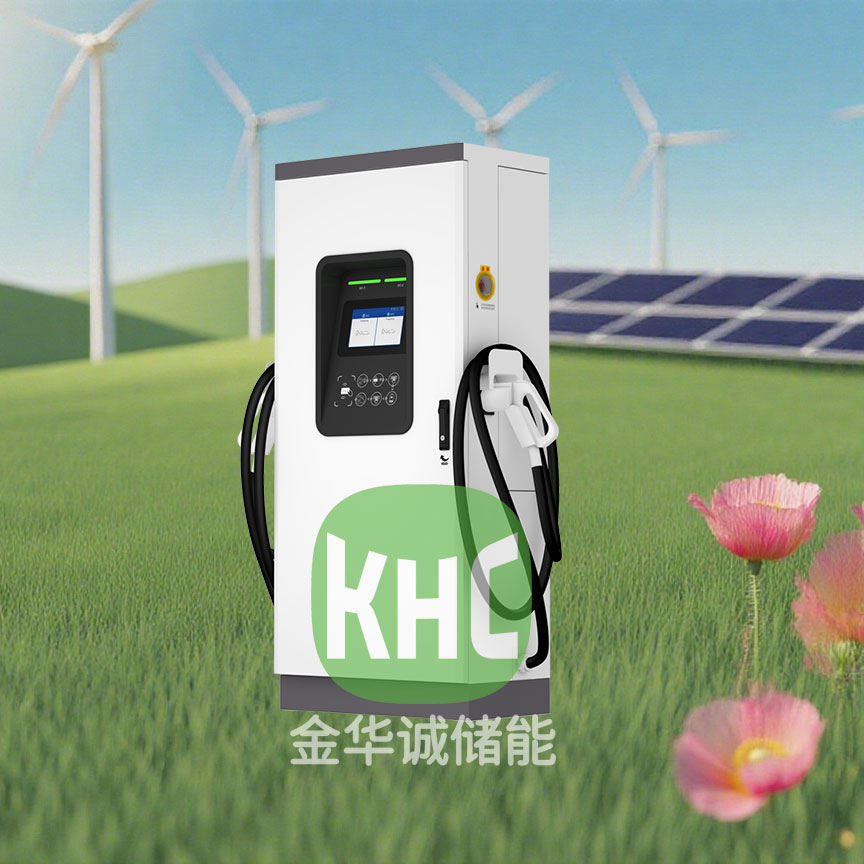

深圳金华诚储能一体式高性能充电桩采用迷宫风道设计，防护性能好，噪声低，可以应用于高尘、高温或是对噪声要求高的场景。桩体内置全SiC高效率充电模块，整装电能转换效率高，节省场站运营成本。双枪之间支持单模块功率分配，多桩之间采用CoolRing™方式进行智能功率分配，可提高充电站点充电车位及功率的利用率。同时系统还可以通过配置V2G模块来实现车网互动功能的扩展，满足不同场景的应用需求。
产品特点
产品兼容
- 兼容60/80/120/160kW功率容量，适应不同充电场景；
- 支持150Vdc~1000Vdc直流充电输出，涵盖各类车型充电；
- 多种充电结算模式，支持双枪轮充、均充和定充等多种模式切换。
高防低噪
- 迷宫风道设计，相比传统直通风道，防护等级可达IP55，可应用于各类恶劣环境；
- 采用离心风机，噪声低，可广泛应用在办公区、居民区等对噪声较为敏感的场所。
智能高效
- 半载以上高能量转换效率，减小站点损耗；
- 采用优化功率分配算法保障模块运行在最佳效率点；
- 支持单模块功率分配。
智能环网
- 可多桩环网连接，实现网内功率柔性分配及单桩更大功率输出；
- 支持远程控制、诊断及OTA升级。
参数规格
输入参数
| 型号 |
KHC120K1KDG |
KHC160K1KDG |
| 输入频率 |
45Hz~65Hz |
45Hz~65Hz |
| 功率因数 |
> 0.99 |
> 0.99 |
| 总谐波电流 |
< 5% |
< 5% |
| 输入电压 |
三相五线交流输入，交流输入范围380Vac±15% |
三相五线交流输入，交流输入范围380Vac±15% |
输出参数
| 参数 |
数值 |
| 输出最高效率 |
> 96% |
| 输出纹波系数 |
< ±0.5% |
| 输出最大功率 |
120kW（300V以上恒功率） / 160kW（300V以上恒功率） |
| 输出最大电流 |
250A x 2 |
| 输出电压 |
150Vdc~1000Vdc |
| 输出稳压精度 |
< ±0.5% |
环境条件
| 条件 |
范围 |
| 工作温度 |
-30℃~+70℃，50℃环境满载工作，超过50℃时温度每升高1℃，输出功率降额5% |
| 储存温度 |
-40℃~+75℃ |
| 相对湿度 |
≤95%（无凝霜） |
| 海拔高度 |
≤2000m（2000m以上降额） |
其他参数
| 参数 |
描述 |
| 保护功能 |
输入过欠压保护、输出过压、短路保护、过温保护、电池反接保护、绝缘故障保护、急停保护等 |
| 噪声 |
≤60dB |
| 使用年限 |
不少于8年 |
| 远程通信 |
LAN有线组网，选配4G路由器，支持远程固件升级 |
| 计费模式 |
自动（按时间、金额、电量、SOC），支持VIN码及VIP充电识别 |
| 重量 |
≤160+15.5*N（kg）（N为充电模块配置数量） |
| 充电枪切换模式 |
按功率自动切换，轮充切换，插枪切换，定时切换 |
| 计量计费功能 |
直流电能表计量，计量准确度符合GB/T 50063-2008和DL/T 5137-2008的规定，支持不同时段费率设定 |
| 人机界面 |
7寸彩色触摸液晶屏，LED指示灯，急停开关 |
| 防护等级 |
IP55 |
| 尺寸（宽深高） |
750*435*1700mm |
系统配置
| 配置项 |
描述 |
| 模块配置 |
KHC1K0100A2 30kW4 / KHC1K0135A2 40kW4 |
| 充电枪配置 |
5米长250A国标单枪或双枪，可多桩环网配置 |
| 输入接触器 |
选配 |
| 输出环网 |
选配 |
| 功率分配 |
单模块功率切换（选配） |

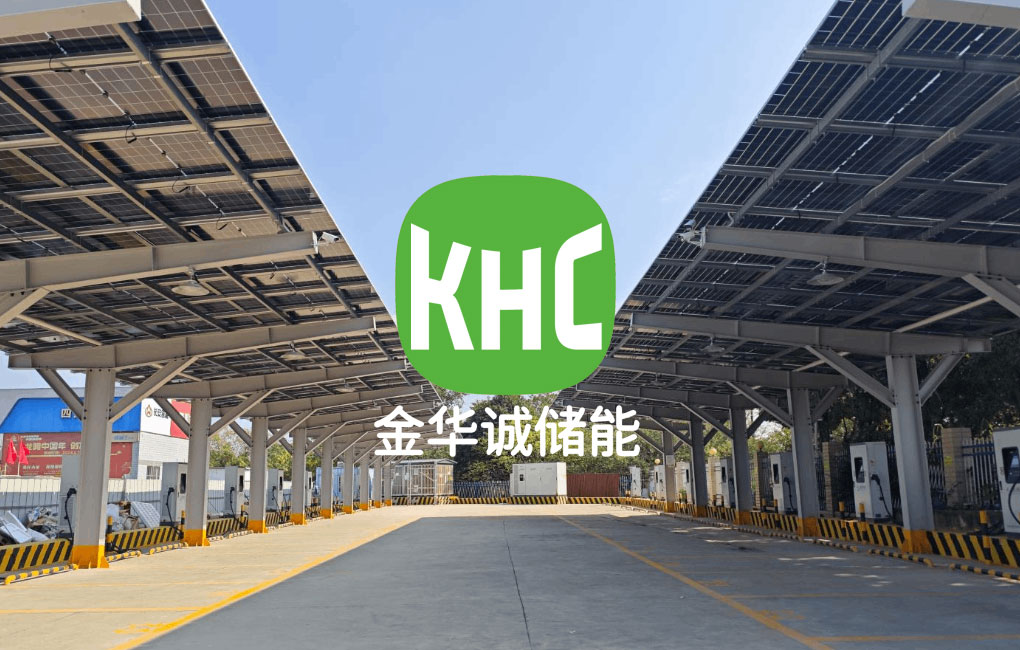

应用案例
