深圳金华诚储能全液冷超充系统采用分体式设计，由液冷电源柜及液冷超充终端构成，电源柜内置液冷电能变换模块，防护等级可达IP65，具有高防护、低噪声、易维护的特点。充电终端采用液冷充电枪，具有充电电流大、充电枪线细、轻便操作等特点。深圳金华诚储能全液冷超充系统可为车主提供五分钟充电，满电出发的超快体验；同时还可以通过置换不同功能的液冷模块来实现光伏、储能以及V2G车网互动功能的扩展，满足不同应用场景的需求。

产品特点

全液冷

液冷电源柜，内置液冷电能变换模块；
液冷充电终端，支持单枪600kW输出；
功率部分无风扇设计，与外界完全隔绝，适用于各类恶劣环境。

低噪声

液冷模块0噪声，液冷系统噪声低；
可应用于办公区、居民区。

易扩展

分仓式设计，可根据配电容量直流母线接入储能系统；
可配置液冷V2G模块及MPPT模块，实现光、储、超充、V2G功能的扩展。

易操作

液冷充电枪，枪线更细，重量比常规枪轻1/3，适合各类车主自助操作；
维护简单，仅需定期检测冷却液，定期清理外部散热器。



参数规格

交流输入

KHC800K1K-LWR /KHC600K1K-LWR

• 输入频率：45Hz~65Hz
• 功率因数：> 0.99
• 总谐波电流：< 5%
• 输入电压：三相五线交流输入，交流输入范围380Vac±15%

输出参数

• 输出电压范围：150V~1000V
• 输出最大功率：
  • KHC800K1K-LWR：800kW
  • KHC600K1K-LWR：600kW
• 输出最高效率：> 95.5%
• 输出路数：标配12路输出，可选配液冷及自然风冷终端
• 充电终端支持：600A液冷单双枪终端，250A自然冷双枪终端

其他参数

• 海拔高度：≤2000m（2000m以上降额）
• 保护功能：输入过欠压保护、输出过压保护、输出短路保护、过温保护、电池反接保护、接地故障保护、绝缘故障保护、漏液保护等
• 噪声：≤60dB（常温25℃，操作面）
• 后台通信：默认金华诚协议，后台联网默认LAN有限组网，可选配LTE 4G方式
• 车辆通信：GB/T27930，互操作性兼容新老国标，满足各种新老车型的充电需求
• 防护等级：IP65（功率部分）
• 相对湿度：≤95%（无凝霜）
• 储存温度：-40℃~+75℃
• 工作温度：-30℃~+70℃，50℃环境满载工作，超过50℃时温度每升高1℃，输出功率降额5%
• 模块配置：
  • KHC800K1K-LWR：KHC1K0135A2 40kW×20
  • KHC600K1K-LWR：KHC1K0100G 30kW×20
• 尺寸（宽深高）：2000*900*2200mm
• 人机界面：LED灯条，急停开关
• 使用年限：不少于10年

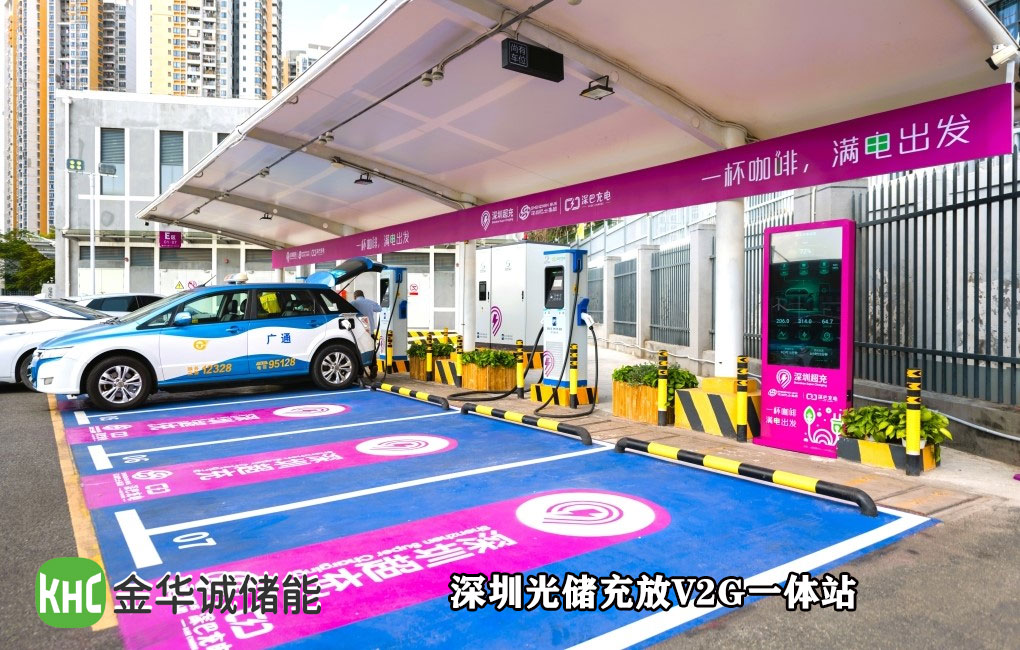

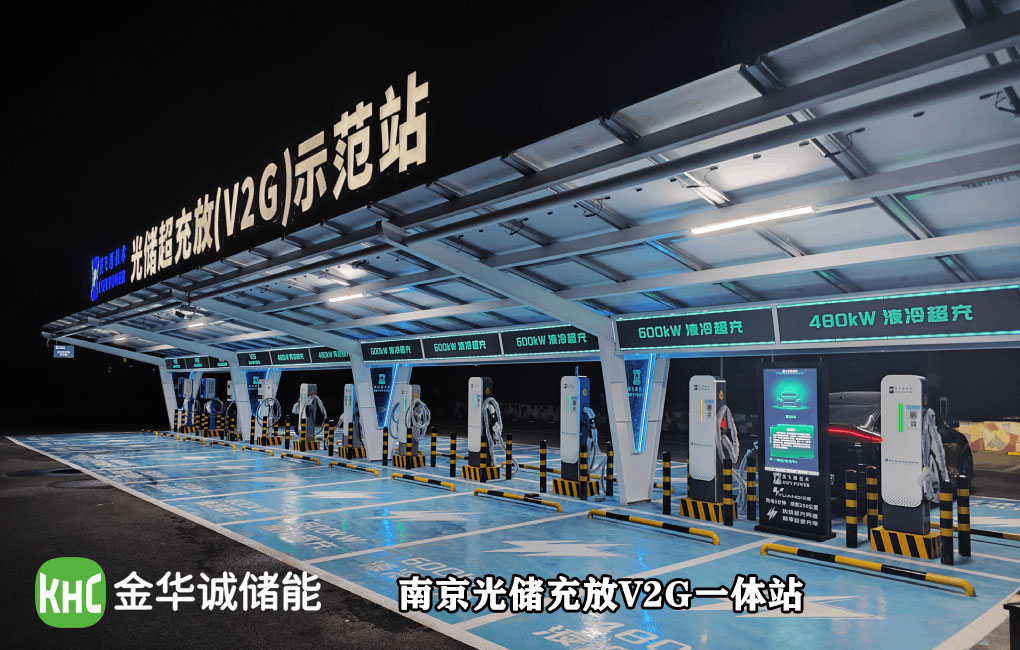

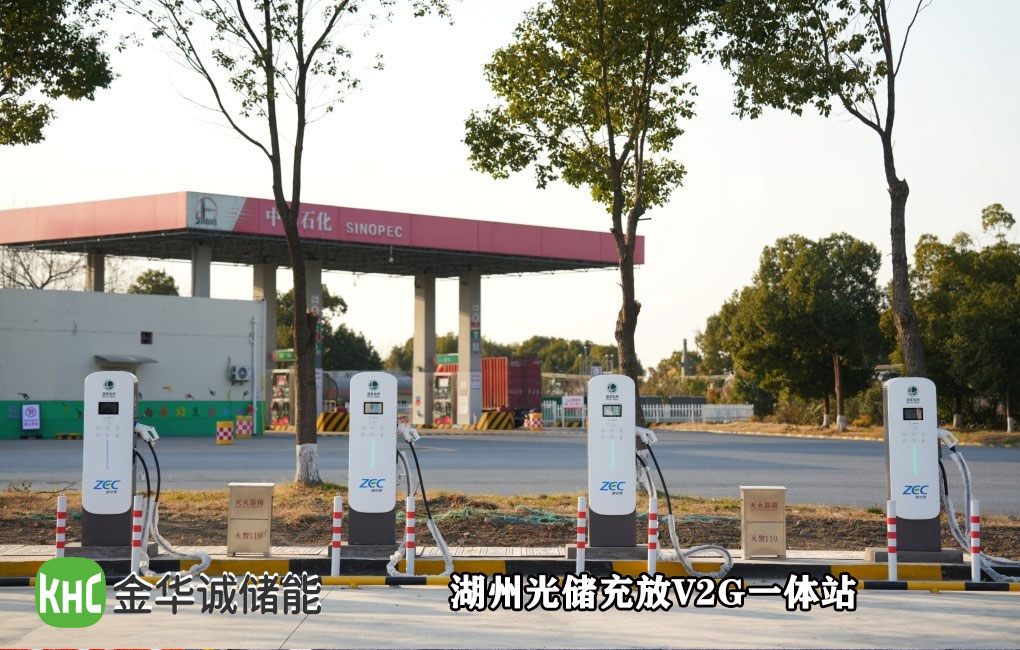

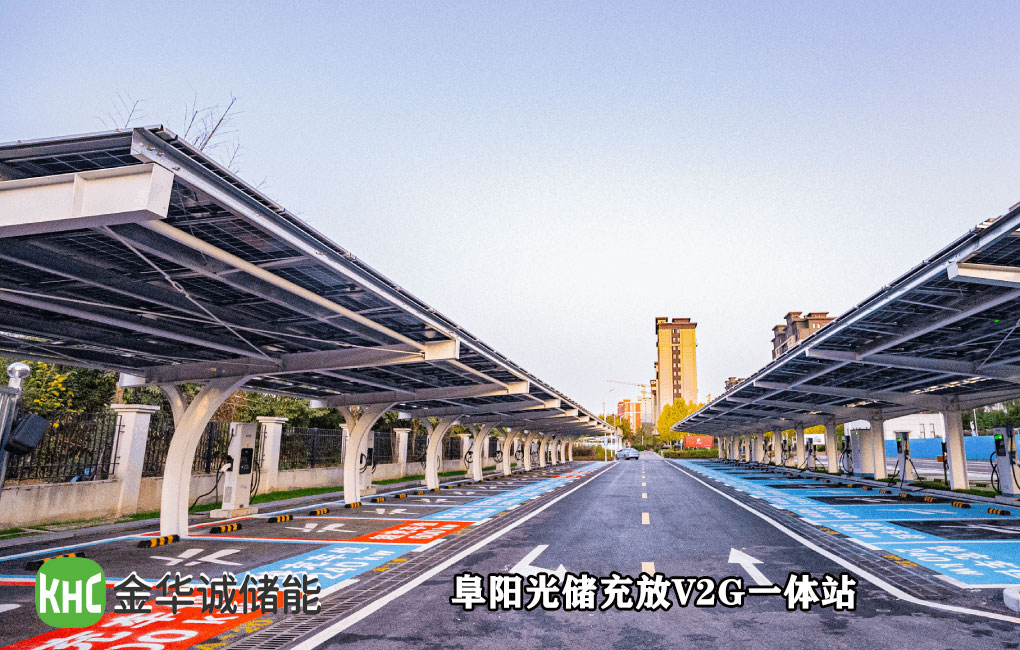

应用案例
