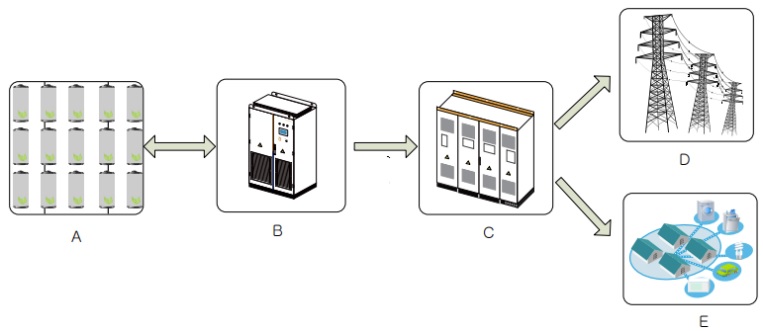

500K-630K无缝并离网双向储能变流器交流侧输出为三相三线制输出，在并网运行时需要在PCS与电网之间接入隔离交流变压器，典型应用示意图如下：
储能变流器采用了先进的数字控制技术，优化了控制性能,提高了系统可靠性，适合于不同电池充放电需要，模块化设计，方便安装和维护。其主要性能特点如下：
- PQ并网功能
- VF并网功能
- VF离网供电功能
- 电压源并网功率控制功能(具有充放电控制功能)
- 电流源孤岛检测
- 并网PQ转VF模式功能
- VF输出电压可设置
- 离网并联功能
- PQ模式电网掉电自动转VF模式
- VF模式离并网无缝投切功能
- 电压源孤岛检测
- 蓄电池自动充电功能
- 蓄电池过/欠压保护
- 蓄电池欠压辅助电源自关断
- 蓄电池欠压充电自启动
- 具备离网黑启动，建立后备电源支撑
- 电池稳压模式
- 电池电流控制模式
- 交流功率控制模式
- 电池按功率–时间曲线运行模式
- 关机按设置时间延时关断负载电源
- 离网PQ模式、VF模式故障延时断电池（延时时间可设置）
- 三电平逆变拓扑，具备更高的效率
- 具备高/低压穿越功能
- 具备虚拟同步机功能
- 具备双向变流，对蓄电池进行充放电
- 充电具备预充电、恒流充电、均充、浮充模式
- 放电具备恒功率放电、恒流放电模式
电网适应性
- 先进的孤岛效应检测技术
- 低电压穿越、无功补偿等功能
- 孤网独立运行功能
- 满足智能电网设计规范，接受电网调度功能
系统特性
- 宽的直流电压工作范围
- 完善的显示和通讯
- 电压源并离网切换时间无缝（需配置无缝切换开关）
- 交流侧电压源模式具有虚拟同步电机电压源并网功能
- 体积小，重量轻，极易现场安装
- 支持多机并联功能，可以扩容至MW功率等级
- 单机系统无需EMS系统，能够自己独立管理削峰填谷运行
无缝并离网双向储能逆变器隔离型

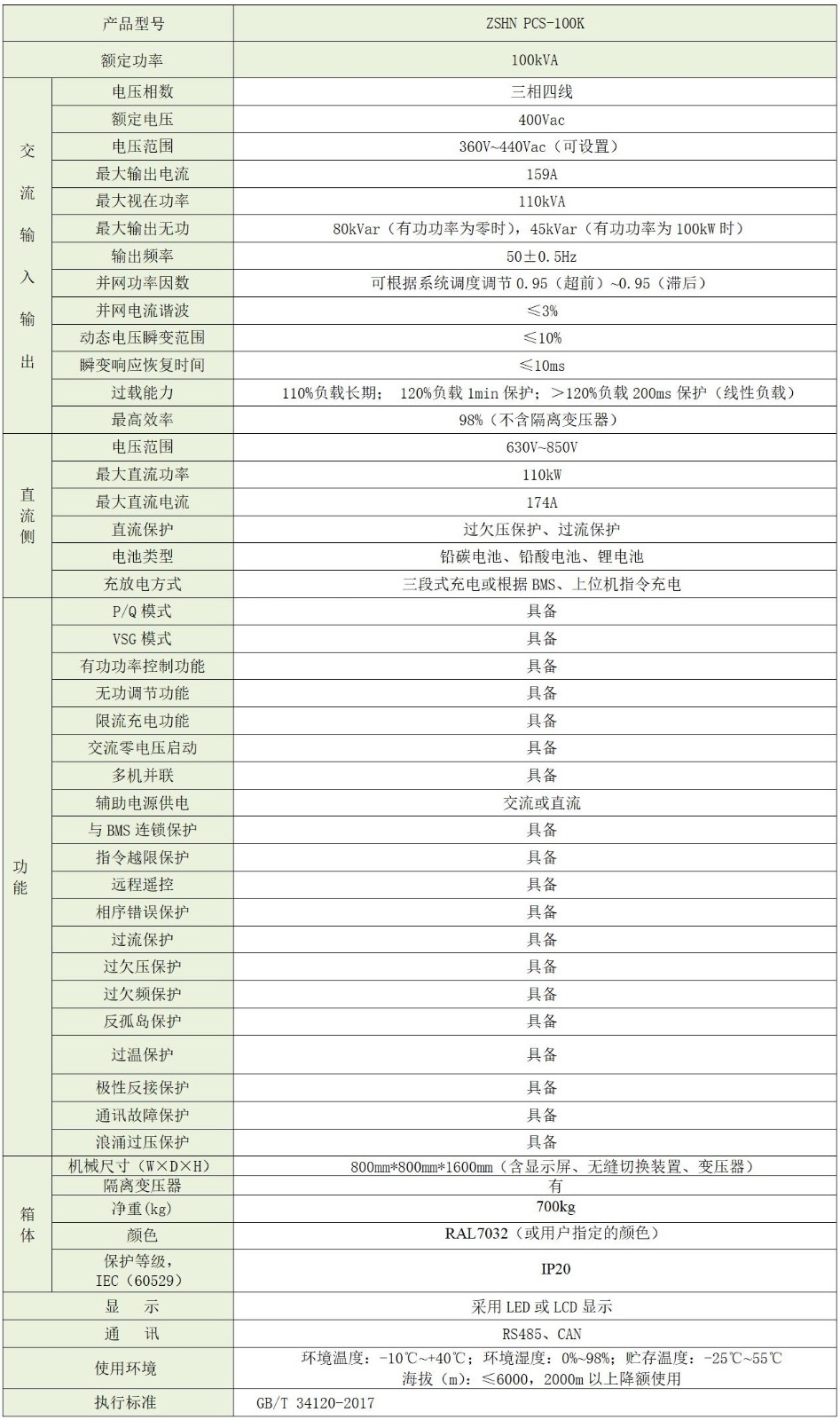

技术指标 容量100KVA
