模块介绍
BIM系列3000-3600-4200W为多功能双向PCS模块，采用高效软开关专利拓扑和数字控制技术，集成纯正弦波逆变器、大功率充电器、UPS旁路、RS485和CAN通讯端口、并机等功能，可实现整流（充电）90-264Vac宽范围输入、逆变（放电）100-240Vac宽范围输出，双向交流负载和直流负载功率相同，离网逆变模式下，瞬间峰值功率带载可达额定的1.5倍。具有高效率、高功率密度、高可靠性、超低噪音等优点。
功能说明
l 待机模式
模块处于待机状态，等候上位机的指令。
l 自动工作模式
该模式支持自动充放电，充电旁路优先，离网逆变市电优先。
充电状态：
1. 旁路不开启时，电池充电功率取上位机指令功率；
2. 如果旁路带载，需要上位机根据交流输入线缆能够承受的电流值，计算确定剩余的功率给电池充电；
3. 如果旁路没有负载，根据指令功率给电池充电；
离网逆变状态:
1. 如果没有交流市电，通过旁路给负载供电，并与市电侧断开；
2. 如果在放电过程中接通市电或者市电恢复，且电压相等或者相近，旁路可自动切换到市电，由市电给负载供电，同时需要监控版根据输入电流，计算剩余功率给电池充电；若电压不相等，则优先逆变输出。
l DC限流点调节
仅在PCS充电模式下可使用，通过上位机发送指令调节，可连续调整，最小调节步距为0.1A，DC限流点在0~Max间可调。
l DC电压调节
可在PCS充电和逆变模式下使用，通过上位机发送指令调节，可连续调整，最小调节步距为0.1Vdc，DC电压在40V-59.5V间可调。
l 电池过放电激活
在匹配的电池过放电保护无输出的情况下，PCS可实现电池激活功能。具体措施为：当PCS检测到有交流电接入，且电压在正常范围内，5S内无通信，PCS会自动开机，并自行设定充电最高电压40V，充电电流限流3A，为电池充电，等待上位机唤醒并发送新的充电指令。
l 风扇控制
模块风冷散热，根据环境温度和功率智能调节风扇转速，实现节能和超低静音，并可实时读取当前转速百分比。
l 输出限功率控制
双向模块有整流（充电）和逆变两种工作模式，两种模式下输出功率相同。

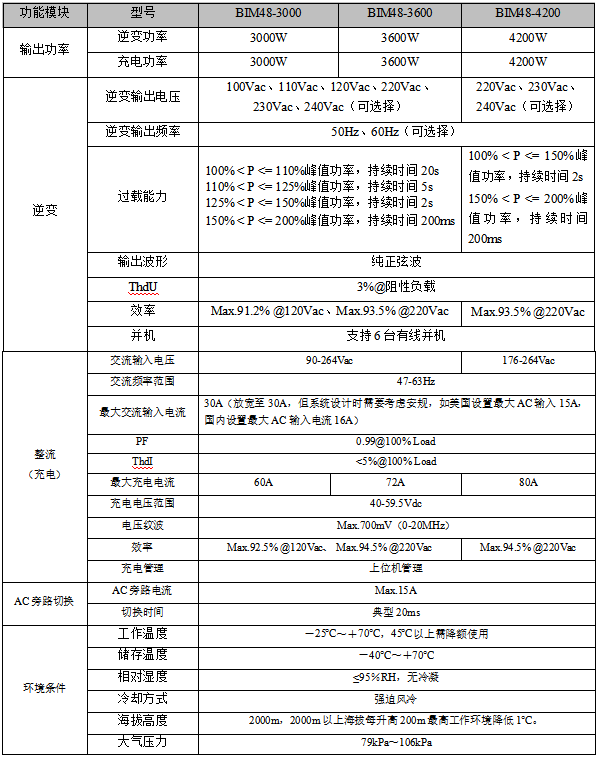

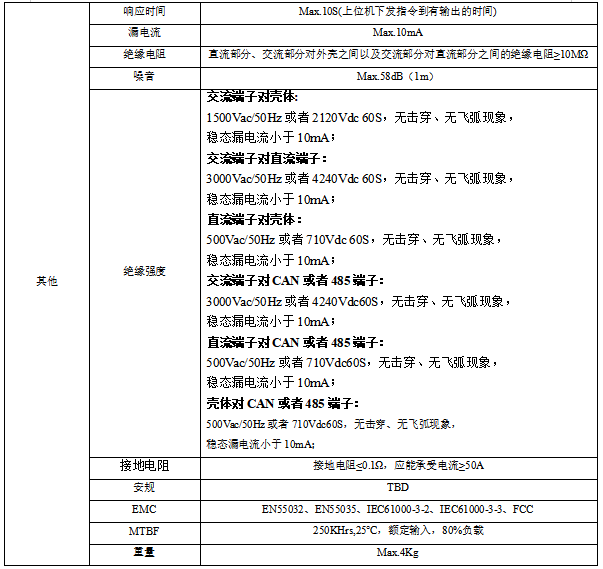

技术参数：

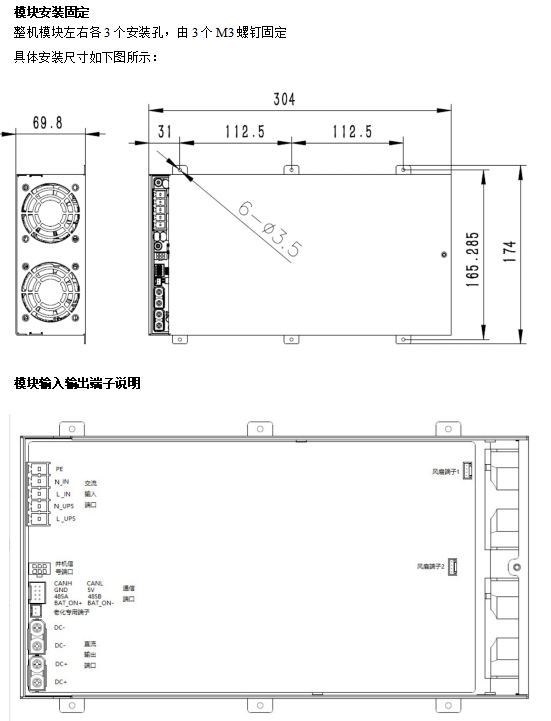

安装方式：
